13. Άσκηση επεξεργασίας και ανάλυσης γεωχωρικών δεδομένων

Ειδική ενότητα για εκτέλεση στο Google Colab¶

# έλεγχος αν το notebook τρέχει στο google colab
try:
  import google.colab
  IN_COLAB = True
except:
  IN_COLAB = False

# αν το notebook τρέχει στο colab, mount το Google Drive και αλλαγή στο directory που έχει γίνει clone το github repository.
# εγκατάσταση απαραίτητων βιβλιοθηκών
if IN_COLAB:
    from google.colab import drive
    drive.mount('/content/drive')
    %cd /content/drive/MyDrive/Colab\ Notebooks/programming/notebooks
    !pip install geopandas pandas rasterio numpy matplotlib folium scikit-learn scikit-image

Υπολογισμός καμένων εκτάσεων με δορυφορικά δεδομένα Sentinel-2, τον δείκτη Relativized Burn Ratio (RBR) και τον αλγόριθμο ομαδοποίησης k-means.¶

Στόχος του τρέχοντος jupyter notebook είναι να επιδειχθούν συνοπτικά οι δυνατότητες της Python στην γεωεπεξεργασία και χωρικής ανάλυση.

Σαν μελέτη περίπτωσης επιλέχθηκε η πυρκαγιά στο Μάτι Αττικής στις 23 Ιουλίου 2018. Σκοπός είναι να αποτυπώσουμε χωρικά την έκταση της πυρκαγιάς, να υπολογίσουμε την έκταση της δομημένης περιοχής που έχει κάει αλλά και να διαπιστώσουμε ποιοί ΟΤΑ έχουν πληγεί περισσότερο. Κατά την εκτέλεση των διαδικασιών προγραμματισμού θα γίνει χρήση μεθόδων τηλεπισκόπησης, δορυφορικών δεδομένων Sentinel2 και διανυσματικών γεωχωρικών δεδομένων.

Ανάγνωση δεδομένων¶

Αρχικά γίνεται εισαγωγή των απαραίτητων βοηθητικών βιβλιοθηκών καθώς και ο ορισμός των καταλόγων που περιέχουν τα δεδομένα εισόδου (input data) και τα αποτελέσματα της ανάλυσης (output data).

import rasterio # βιβλιοθήκη για την ανάγνωση, επεξεργασία και εγγραφή διανυσματικών δεδομένων
from rasterio import features # υπορουτίνα της rasterio για την διαχείριση γεωγραφικών αντικειμένων (features)
import rasterio.mask # υπορουτίνα της rasterio για την δημιουργία Mask σε ψηφιδωτά δεδομένα
from rasterio.crs import CRS # υπορουτίνα της rasterio για την διαχείριση προβολικών συστημάτων
from rasterio.plot import show,show_hist # υπορουτίνες την rasterio για την οπτικοποίηση ψηφιδωτών (raster) δεδομένων και ιστογραμμάτων
from rasterio.io import MemoryFile # υπορουτίνα της rasterio για την δημιουργία προσωρινών αρχείων στην μνήμη
from rasterio.warp import reproject, Resampling, calculate_default_transform # υπορουτίνες της rasterio για αλλαγή προβολικού και μετασχηματικό ψηφφιδωτών δεδομένων

import pandas as pd # η βιβλιοθήκη pandas για την διαχείριση και ανάλυση δεδομένων
import geopandas as gpd # επέκταση της βιβλιοθήκης pandas για την διαχείριση και ανάλυση γεωγραφικών δεδομένων
import numpy as np # βιβλιοθήκη για την μαθηματική επεξεργασία πινάκων (arrays)

#from shapely.geometry import shape
#import fiona # βιβλιοθήκη για την διαχείριση γεωγραφικών αντικειμένων (features)


from matplotlib import pyplot as plt # βιβλιοθήκη για την οπτικοποίηση δεδομένων  σε διαγράμματα
import matplotlib.patches as mpatches
from matplotlib.colors import ListedColormap

import folium # οπτικοποίηση γεωγραφικών δεδομένων στην Python μέσω της βιβλιοθήκης leaflet
from sklearn import cluster # υπορουτίνα της scikit-learn για μη επιβλεπόμενη ομαδοποίηση (unsupervised clustering algorithms)

from pathlib import Path # βιβλιοθήκη για την διαχείριση διαδρομών (paths)

from skimage import data, img_as_float # skimage, βιβλιοθήκη για την επεξεργασία εικόνας
from skimage import exposure


# Input directory
INPUTDIR = Path('data')

# Output directory
OUTDIR = Path('output')

Στην συνέχεια ανοίγουμε τα raster από τον Sentinel-2 για ημερομηνία πρίν την φωτιά. Επίσης εκτυπώνουμε μερικές χρήσιμες ιδιότητες των δεδομένων όπως διαστάσεις

with rasterio.open(INPUTDIR / 'pre_fire.tif') as src:
    image = src.read() # θα επιστρέψει ένα numpy array της μορφής [band, row, col].
    #show((src,1),  cmap='pink') # https://matplotlib.org/stable/tutorials/colors/colormaps.html
    print(src.crs) # πληροφορίες για το προβολικό σύστημα
    print("Shape: ", src.shape) # πληροφορίες για τις διαστάσεις του numpy array
    print("Bounds: ", src.bounds) # πληροφορίες για την γεωγραφική έκταση των δεδομένων
    print("Layers: ", src.count) # πληροφορίες για τον αριθμό των layers
    print("Profile: ", src.profile) # τα ανωτέρω περιγράφονται αναλυτικά μέσω του profile property
    print("Mean: ", image[0,:,:].mean()) # ενδεικτικά μπορούμε να πάρουμε μέσο όρο τιμών για το πρώτο layer το οποίο λαμβάνουμε με image[0,:,:]


    # Βάζουμε τα δεδομένα κάθε καναλιού (band) σε ξεχωριστή μεταβλητή. Θα χρειαστεί στην συνέχεια για τον υπολογισμό δεικτών
    B2_pre,B3_pre,B4_pre,B8_pre,B12_pre   = (image[i,:,:] for i in range(0,src.count))

    # λαμβάνουμε το profile σαν ξεχωριστό object. Αυτό το object μπορούμε να το τροποιήσουμε και να το χρησιμοποιήσουμε στην συνέχεια
    # για τις ανάγκες δημιουργίας νέων αρχείων.
    dNBR_meta = src.profile
    dNBR_meta.update({'driver':'GTiff',
                     'width':src.shape[1],
                     'height':src.shape[0],
                     'count':1,
                     'dtype':'float64',
                     'crs':src.crs,
                     'transform':src.transform,
                     'nodata':-9999})

EPSG:32634
Shape:  (572, 1040)
Bounds:  BoundingBox(left=757670.0, bottom=4211870.0, right=768070.0, top=4217590.0)
Layers:  5
Profile:  {'driver': 'GTiff', 'dtype': 'uint16', 'nodata': None, 'width': 1040, 'height': 572, 'count': 5, 'crs': CRS.from_epsg(32634), 'transform': Affine(10.0, 0.0, 757670.0,
       0.0, -10.0, 4217590.0), 'blockxsize': 528, 'blockysize': 576, 'tiled': True, 'compress': 'lzw', 'interleave': 'pixel'}
Mean:  684.4699451990317

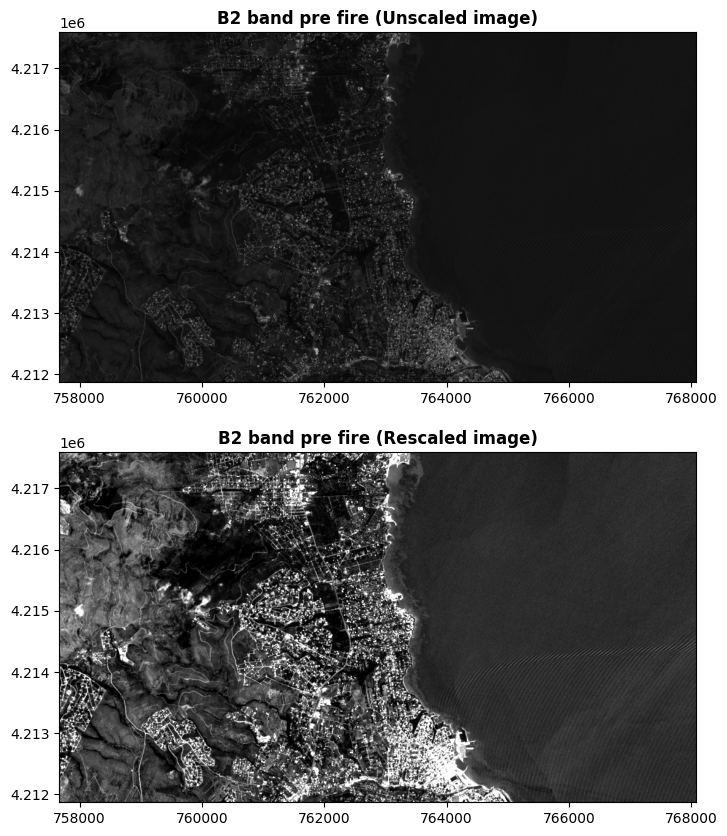

Οπτικοποίηση του B2 (B2_pre) καναλιού (πρόκειται για το πρώτο κανάλι= image[0,:,:]). Στην πρώτη προβολή της εικόνας αυτή έχει χαμηλό contrast. Για καλύτερη οπτικοποίηση θα επέμβουμε με μια διαδικασία που λέγεται histogram stretching κατά την οποία η εικόνα γίνεται rescaled στο εύρος τιμών που περιλαμβάνονται ανάμεσα στο 2ο και 98ο τεταρτημόριο.

# Contrast stretching

def contrast_stretching(image):
    p2, p98 = np.percentile(image, (2, 98))
    image_rescale = exposure.rescale_intensity(image, in_range=(p2, p98))
    return(image_rescale)

B2_pre_rescaled, B3_pre_rescaled, B4_pre_rescaled =[contrast_stretching(image) for image in [B2_pre, B3_pre, B4_pre]]

fig, (ax1, ax2) = plt.subplots(2,1, figsize=(12,10))
#show(img_rescale, ax=axr, cmap=plt.cm.gray, transform=dNBR_meta['transform'],)
map1 = show(B2_pre,  ax=ax1, cmap=plt.cm.gray,  title='B2 band pre fire (Unscaled image)', transform=dNBR_meta['transform'])
map2 = show(B2_pre_rescaled, ax=ax2, cmap=plt.cm.gray, title='B2 band pre fire (Rescaled image)', transform=dNBR_meta['transform'])

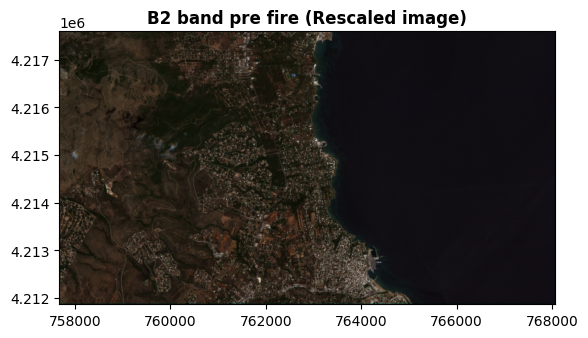

Μπορούμε να οπτικοποιήσουμε μια εικόνα True Color που είναι συνδυασμός των καναλιών B4,B3,B2 (RGB Composite).

# RGB image

# Stack bands

def normalize(band):
    band_min, band_max = (band.min(), band.max())
    return ((band-band_min)/((band_max - band_min)))

rgb = np.dstack((normalize(B4_pre), normalize(B3_pre), normalize(B2_pre) ))

rgb = np.rollaxis(rgb, axis=2) # αναταξινόμηση των διαστάσεων ως [band, row, col], απαιτούμενο για show function της rasterio
map1 =show(rgb ,title='B2 band pre fire (Rescaled image)', transform=dNBR_meta['transform'])

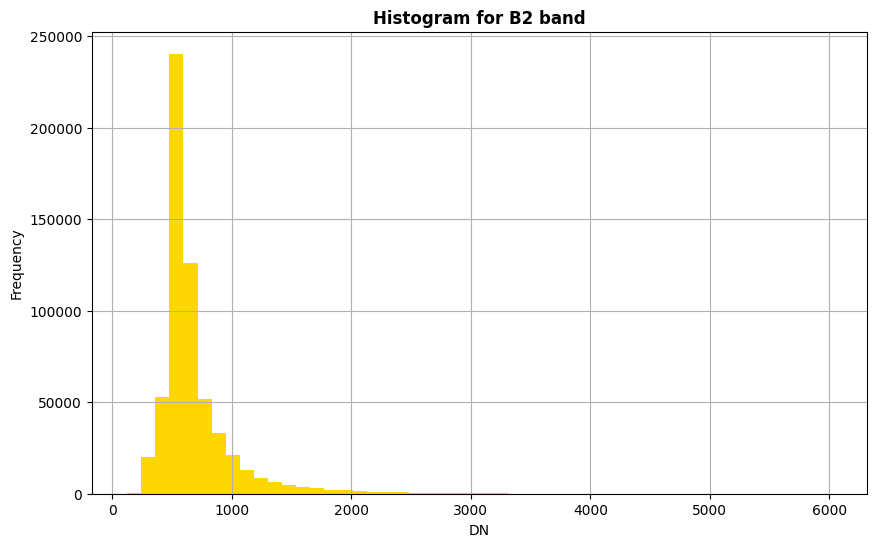

Μέσω της συνάρτησης show_hist μπορούμε να δούμε το ιστόγραμμα συχνοτήτων για ένα κανάλι (ή και για όλα τα κανάλια ταυτόχρονα). Στην παρακάτω γραμμή κώδικα θα εκτυπώσουμε το σχετικό ιστόγραμμα συχνοτήτων για το κανάλι B2 (κανάλι με index 0).

fig, axhist = plt.subplots(1, 1, figsize=(10, 6))
show_hist(B2_pre, ax=axhist, bins=50, lw=0.0, histtype='stepfilled', title="Histogram for B2 band")
axhist.get_legend().remove()
plt.show()

Προσπέλαση των δεδομένων Sentinel-2 για μία ημερομηνία μετά την πυρκαγιά. Βάζουμε επίσης τα επιμέρους κανάλια σε ξεχωριστές μεταβλητές.

with rasterio.open(INPUTDIR / 'post_fire.tif') as src:
    image = src.read()
    B2_post,B3_post,B4_post,B8_post,B12_post   = (image[i,:,:] for i in range(0,src.count))

Υπολογισμός δεικτών¶

Φτιάχνουμε μια συνάρτηση που υπολογίζει τον δείκτη Normalized Burn Ratio (NBR). Περισσότερα για τον δείκτη εδώ. https://www.usgs.gov/landsat-missions/landsat-normalized-burn-ratio

def NBR(B8, B12):
    NBR = (B8.astype(float)-B12.astype(float)) / (B8.astype(float)+B12.astype(float))
    return(NBR)

Υπολογίζουμε τον δείκτη Normalized Burn Ratio πριν και μετά την πυρκαγιά (NBR_pre, NBR_post) και την διαφορά αυτών (dNBR).

Χρησιμοποιούνται τα απαραίτητα κανάλια μέσω των σχετικών μεταβλητών που δημιουργήθηκαν πριν.

Στην συνέχεια χρησιμοποιείται ο δείκτης αυτός για να υπολογιστεί ένας πιο αξιόπιστος δείκτης, ο δείκτης Relativized Burn Ratio (RBR).

# Normalized Burn Ratio
NBR_pre = NBR(B8_pre, B12_pre)
NBR_post = NBR(B8_post, B12_post)

# difference of NBR
dNBR = NBR_pre - NBR_post

#RBR
RBR = dNBR / (NBR_pre + 1.001)

Αποθήκευση του δείκτη RBR ως geotif

with rasterio.open(OUTDIR / 'RBR.tif', 'w', **dNBR_meta) as dst:
        dst.write(RBR.astype(rasterio.float64), 1)

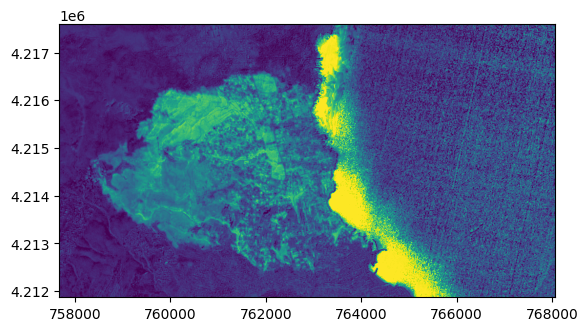

Οι παραπάνω υπολογισμοί αφορούσαν μαθηματικές πράξεις πινάκων (numpy arrays). Επίσης τα αποτελέσματα τους είναι απλοί πίνακες. Όπως προαναφέρθηκε ο κώδικας image[i,:,:] που φτιάξαμε τις επιμέρους μεταβλητές (B8, B12 κτλ.) επιστρέφει numpy arrays. Ο δείκτης RBR είναι πίνακας numpy array ο οποίος πρέπει να επανασυνδεθεί με την συνοδευτική του χωρική του πληροφορία. Στην πράξη γράφουμε ένα αρχείο στην μνήμη με χωρικές παραμέτρους που ορίζονται στο αρχικό profile που έχουμε αποθηκεύσει στην μεταβλητή dNBR_meta. Στην συνέχεια διαβάζουμε αυτό το αρχείο από την μνήμη και το βάζουμε σε ένα νέo dataset object με το όνομα RBR_rast. Πλέον ο δείκτης RBR έχει χωρική πληροφορία.


memfile = MemoryFile()

# https://rasterio.readthedocs.io/en/stable/topics/writing.html
# Register GDAL format drivers and configuration options with a
# context manager.
with rasterio.Env():
    with MemoryFile() as memfile:
        with memfile.open(**dNBR_meta) as dst:
            dst.write(RBR.astype(rasterio.float64), 1)

        with memfile.open() as dataset:  # Reopen as DatasetReader
            RBR_rast = dataset.read()
# At the end of the ``with rasterio.Env()`` block, context
# manager exits and all drivers are de-registered.


plot = show(contrast_stretching(RBR_rast[0,:,:]) , cmap='viridis', transform=dNBR_meta['transform'])

Αλλαγή προβολικού συστήματος με την βιβλιοθήκη rasterio¶

Επειδή θα χρειαστεί στην συνέχεια να συνδυάσουμε τα δεδομένα raster (δείκτης RBR) με διανυσματικά δεδομένα που είναι στο προβολικό σύστημα ΕΓΣΑ’87 πρέπει να μετασχήματίσουμε το αρχείο RBR σε ΕΓΣΑ’87. Τον δείκτη RBR τον έχουμε αποθηκεύσει παραπάνω ήδη ως geotif με τον πρωτογενές προβολικό σύστημα των δεδομένων Sentinel-2 (WGS 84 / UTM zone 34N - EPSG:32634). Μπορούμε να τον ανοίξουμε πάλι, να άλλάξουμε προβολικό σύστημα σε ΕΓΣΑ’87 και να τον αποθηκεύσουμε σαν geotif επίσης.


dst_crs = "EPSG:2100"  # web mercator(ie google maps)

with rasterio.open(OUTDIR / "RBR.tif") as src:

    # transform for input raster
    src_transform = src.transform

    # calculate the transform matrix for the output
    dst_transform, width, height = calculate_default_transform(
        src.crs,    # source CRS
        dst_crs,    # destination CRS
        src.width,    # column count
        src.height,  # row count
        *src.bounds,  # unpacks outer boundaries (left, bottom, right, top)
    )

    #print("Source Transform:\n",src_transform,'\n')
    #print("Destination Transform:\n", dst_transform)


     # set properties for output
    dst_kwargs = src.meta.copy()
    dst_kwargs.update(
        {
            "crs": dst_crs,
            "transform": dst_transform,
            "width": width,
            "height": height,
            "nodata": 0,  # replace 0 with np.nan
        }
    )

    with rasterio.open(OUTDIR / "RBR_2100.tif", "w", **dst_kwargs) as dst:
        # iterate through bands
        for i in range(1, src.count + 1):
            reproject(
                source=rasterio.band(src, i),
                destination=rasterio.band(dst, i),
                src_transform=src.transform,
                src_crs=src.crs,
                dst_transform=dst_transform,
                dst_crs=dst_crs,
                resampling=Resampling.nearest,
            )

Masking με vector δεδομένα¶

Το αρχείο του δείκτη RBR που έχουμε αποθηκεύσει σε ΕΓΣΑ87 πρέπει να το κάνουμε masking με τον διανυσματικό αρχείο των ΟΤΑ. Με αυτόν τον τρόπο διατηρούνται μόνο τα δεδομένα στην ξηρά και αποκλείεται η θάλασσα.

# https://rasterio.readthedocs.io/en/stable/topics/masking-by-shapefile.html

# Ανάγνωση δεδομένων vector (OTA)

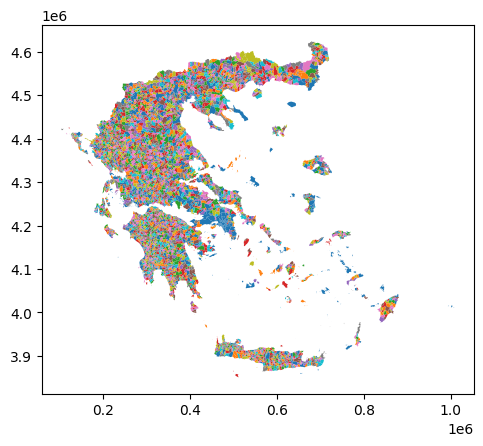

OTA = gpd.read_file("./data/OTA/0adb0521-2223-43cd-96d3-d816ad7a193c.shp").to_crs(2100)

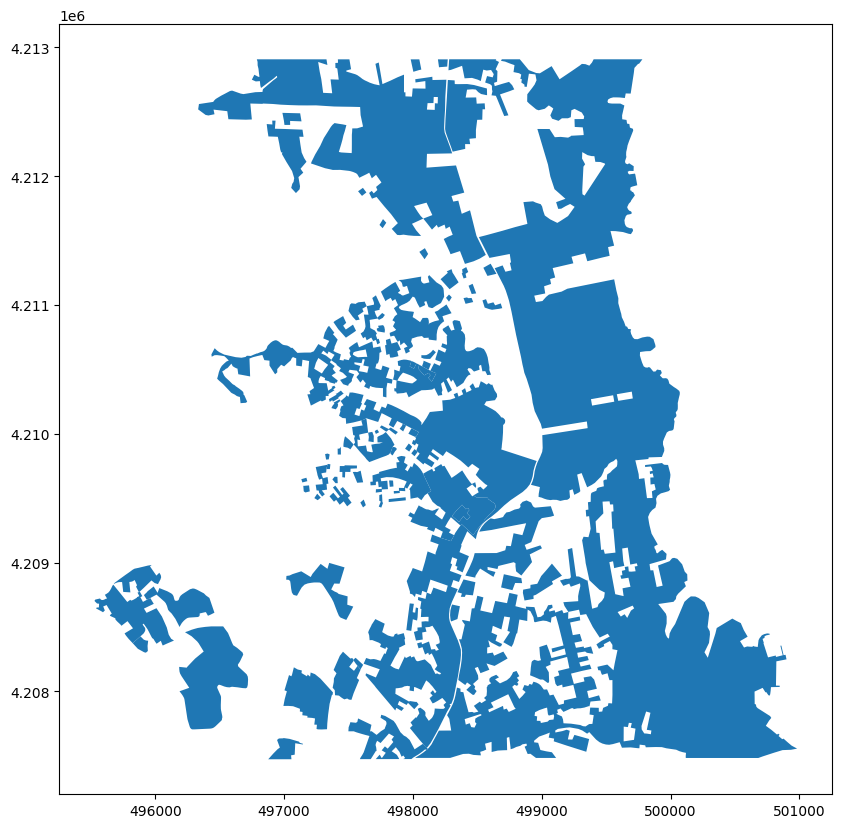

OTA.plot(column='NAME_LATIN')

<Axes: >

# Ανάγνωση δείκτη RBR
with rasterio.open(OUTDIR / "RBR_2100.tif") as src:
    out_image, out_transform = rasterio.mask.mask(src,  OTA.geometry, crop=False) # εφαρμόζουμε το mask με βάση τα πολύγωνα των OTA
    out_meta = src.meta # profile για εγγραφή δεδομένων

#
out_meta.update({#"driver": "GTiff",
#                  "height": out_image.shape[1],
#                  "width": out_image.shape[2],
                 "nodata": 0,  # ορίζουμε σαν nodata value = 0
#                  "transform": out_transform
                })

# εγγραφή του masked αρχείου σαν geotif
with rasterio.open(OUTDIR / "RBR_2100.masked.tif", "w", **out_meta) as dest:
    dest.write(out_image)

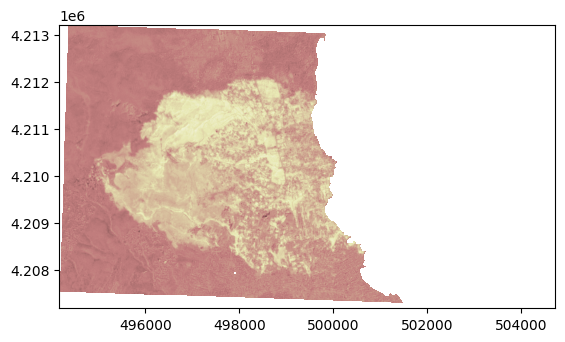

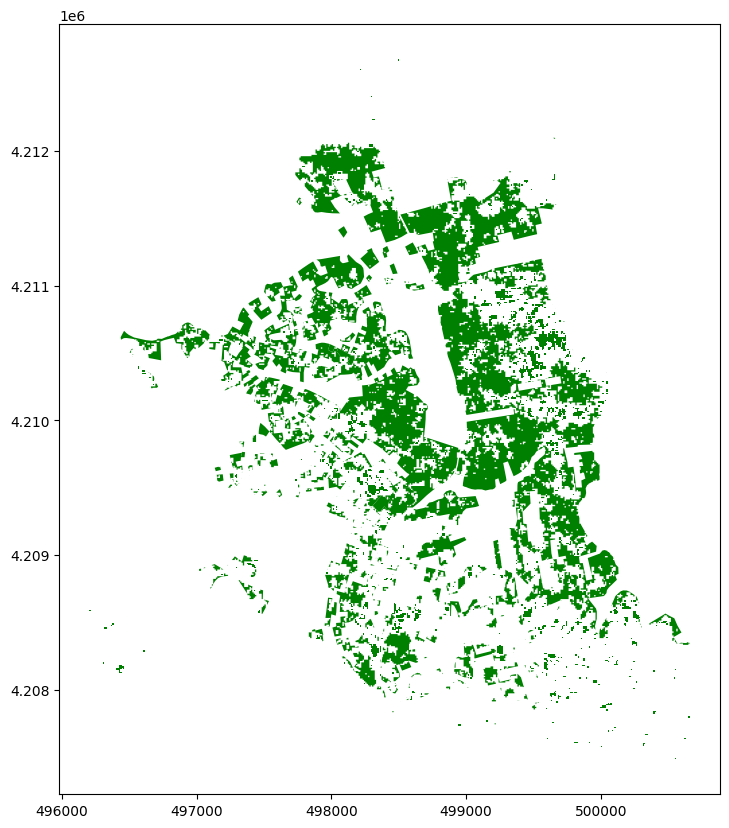

Επιβεβαίωση του masking μέσω οπτικοποίησης.

Κατά το masking που κάναμε με τους OTA όσο pixel δεν τέμνονται με αυτούς πήραν την τιμή 0 (όπως πχ τα pixels της θάλασσας). Για λόγους οπτικοποίησης θέτουμε τις τιμές αυτές σε κενές τιμές (np.nan) σε ένα αντιγράφο του αρχείου.

mask_image = np.copy(out_image)
mask_image[mask_image==0] = np.nan
plot = show(mask_image[0,:,:],cmap='pink', transform=out_meta['transform'])

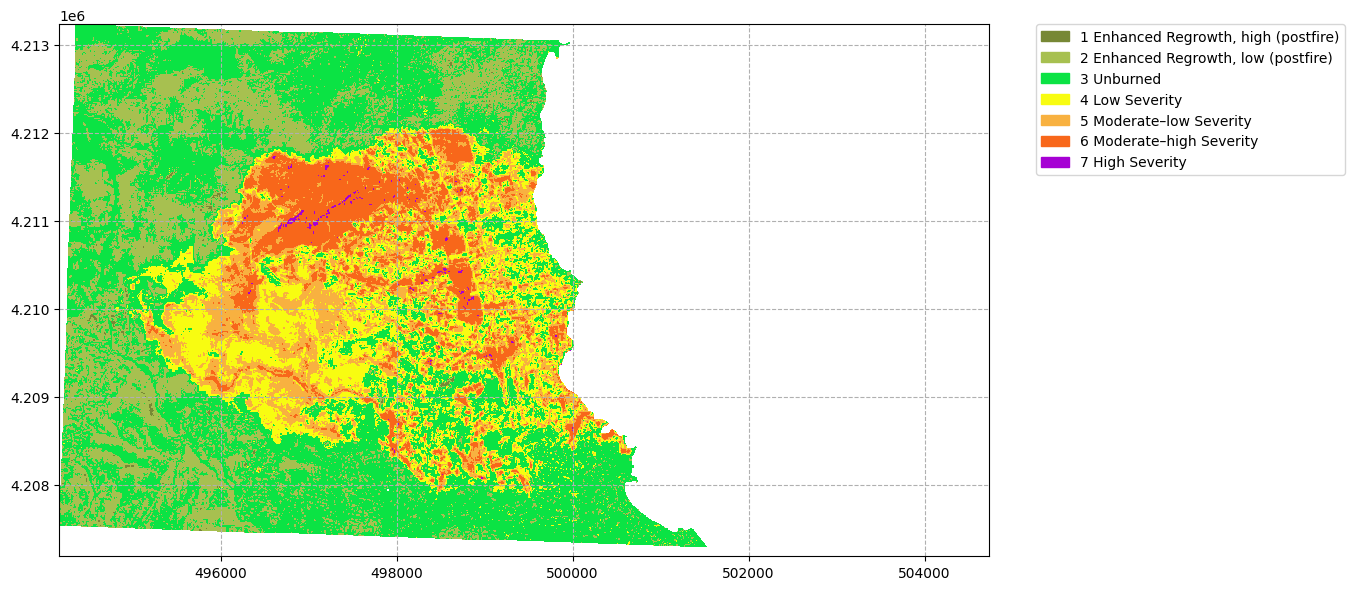

Eπίπεδο σοβαρότητας (burn severity) καμένης περιοχής¶

Στην συνέχεια θα δημιουργηθεί ένας χάρτης σοβαρότητας (burn severity) καμένης περιοχής. Οι τιμές του δείκτη Relativized Burn Ratio θα κατηγοριοποιηθούν με βάση τον παρακάτω πίνακα:

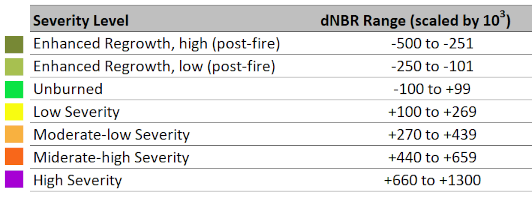

Burn severity classes and thresholds proposed by USGS. Color coding established by UN-SPIDER. Πήγη: https://un-spider.org/advisory-support/recommended-practices/recommended-practice-burn-severity/burn-severity-earth-engine.

bins = np.array([-np.inf, -250, -100, 100, 270, 440, 660, np.inf])/10**3 # κατηγορίες
burn_severity = np.digitize(out_image, bins, right=False) # με αυτόν τον κώδικα γίνεται η κατηγοριοποίηση

# masking για λόγους οπτικοποίησης
burn_severity_masked = np.ma.masked_where(out_image == 0, burn_severity)
np.unique(burn_severity_masked)

masked_array(data=[1, 2, 3, 4, 5, 6, 7, --],
             mask=[False, False, False, False, False, False, False,  True],
       fill_value=999999)

colors = [
        '#778835',
        '#a7c050',
        '#0be344',
        '#f8fc11',
        '#f8b140',
        '#f8671a',
        '#a600d4'
]

values = np.unique(np.ma.getdata(burn_severity_masked)) # επιστρέφει τις μοναδικές τιμές κατηγοριοποίησης

# χρώματα για κάθε κατηγορία
label=['Enhanced Regrowth, high (postfire)',
       'Enhanced Regrowth, low (postfire)',
       'Unburned',
       'Low Severity',
       'Moderate–low Severity',
       'Moderate–high Severity',
       'High Severity']

# matplotlib patches, https://matplotlib.org/stable/api/_as_gen/matplotlib.patches.Patch.html
# τα πλαίσια χρωμάτων στο υπόμνημα
patches = [ mpatches.Patch(color=colors[i], label="{l} {f}".format(l=values[i],f= label[i]) ) for i in range(len(values)) ]

plt.figure(figsize=(10,10))
fig, ax= plt.subplots(ncols=1, figsize=(12, 12))
# put those patched as legend-handles into the legend
plt.legend(handles=patches, bbox_to_anchor=(1.05, 1), loc=2, borderaxespad=0. )
ax.grid(True, linestyle='--')
show(burn_severity_masked[0,:,:], ax=ax,transform=out_meta['transform'], cmap= ListedColormap(colors))

<Axes: >

<Figure size 1000x1000 with 0 Axes>

Αντίστοιχα μπορούμε να φτιάξουμε έναν πίνακα με την κατανομή ανά κατηγορία σοβαρότητας.

unique, counts = np.unique(burn_severity_masked, return_counts=True) # πίνακας κατανομής συχνοτήτων

# μετατροπή σε pandas dataframe
# φιλτράρουμε εκτός τα masked data με ~unique.mask
df = pd.DataFrame(data={'Severity category':unique.data[~unique.mask] , 'Label':label, 'Number of Pixels': counts[~unique.mask]})

#υπολογισμός ποσοστιαίας κατανομής
df['% per category'] = round((df['Number of Pixels'] / df['Number of Pixels'].sum()) * 100,2)

# ορισμός στήλης 'Severity category' ως index, χρήσιμο στο επόμενο στάδιο της οπτικοποίησης
df.set_index('Severity category', inplace=True)
df

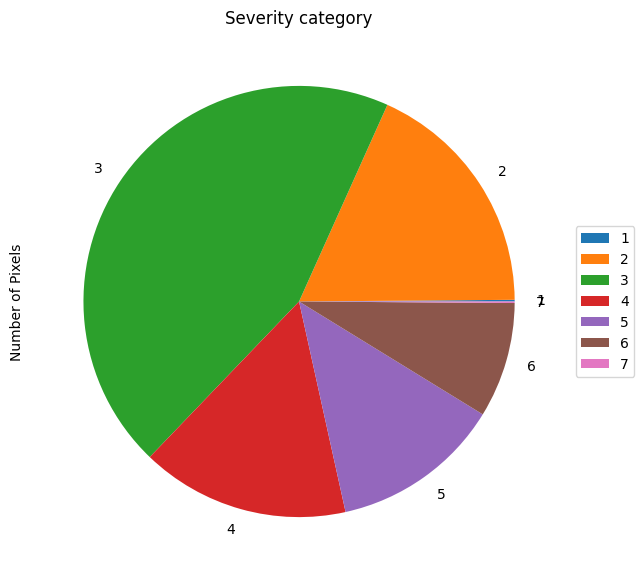

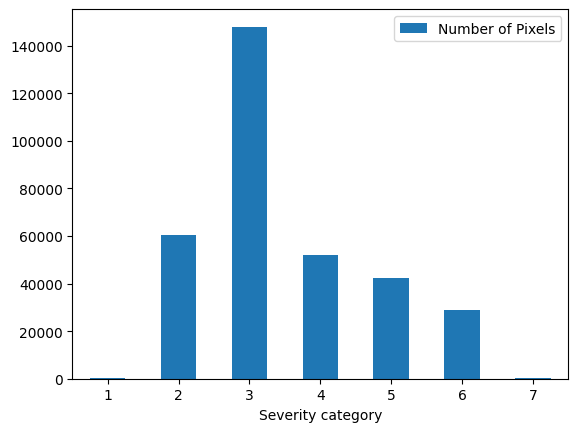

Δημιουργούμε ιστόγραμμα συχνοτήτων ή εναλλακτικά διάγραμμα πίτα για την ποσοστιαία κατανομή ανά κατηγορία σοβαρότητας.

ax = df.plot.bar( y='Number of Pixels',rot=0)
plot = df.plot.pie(y='Number of Pixels', figsize=(7, 7), title='Severity category').legend(loc='center left',bbox_to_anchor=(1.0, 0.5))

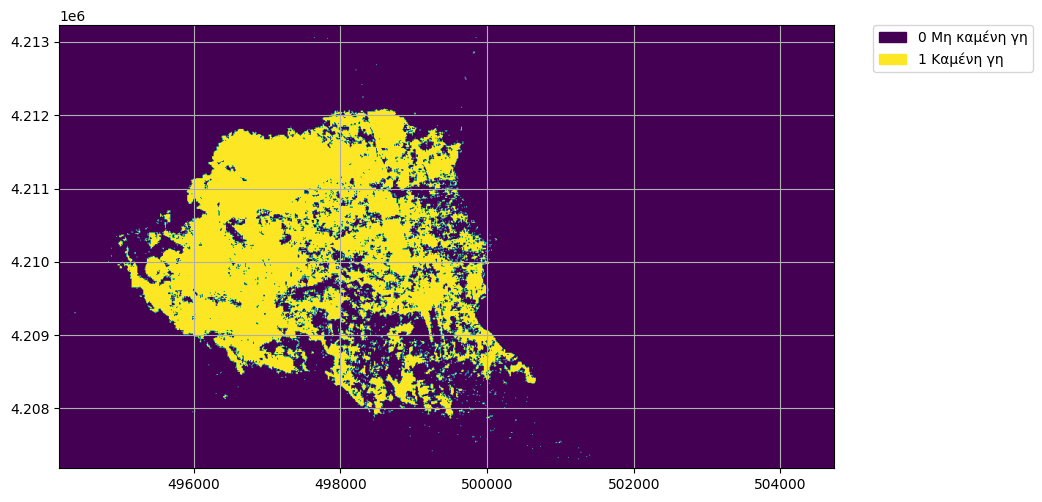

Ομαδοποίηση της έκταση σε καμένη έκταση και σε μη καμένη με τον αλγόριθμο K-means¶

Αρχικά πρέπει να μετασχηματίσουμε τα δεδομένα μας στην μορφή με μία μόνο στήλη δηλ να έχουν shape (rows, 1):

X = out_image.reshape((-1,1))
X.shape

(640090, 1)

Στην συνέχεια παραμετροποιούμε και τρέχουμε τον αλγόριθμο KMeans από την υπορουτίνα cluster της βιβλιοθήκης scikit-learn. Οι παράμετροι έχουν ως εξής:

n_clusters, είναι ο αριθμός των ομάδων που θα ομαδοποιήσει τα δεδομένα ο αλγόριθμος. Δύο στην περίπτωσή μας καμένη/μη καμένη γη.
random_state, ένας ακέραιος που ελέγχει την τυχαιότητα του αρλγόριθμού κατά την αρχικοποίηση του κέντρου καθώς και την αναπαραγωγησιμότητα του αλγορίθμου.
max_iter, μέγιστος αριθμός επαναλήψεων του αλγορίθμου.

# βλ. παράδειγμα: # https://www.acgeospatial.co.uk/k-means-sentinel-2-python/

k_means = cluster.KMeans(n_clusters=2, random_state=31415, max_iter=30)

k_means.fit(X) # υπολογισμός k-means clustering στα δεδομένα RBR.

X_cluster = k_means.labels_ # τα labels_ είναι η κατηγοροιοποίηση σε κατηγορίες, 1 και 0, καμένη και μη καμένη γη αντίστοιχα.
#X_cluster = X_cluster.reshape(img.shape)

# για να εγγράψουμε το αποτέλεσμα σε geotif κάνουμε reshape του πίνακα στις αναγκαίες διαστάσεις.
X_cluster = X_cluster.reshape(out_image[0,:,:].shape)

# εγγραφή σε geotif
out_meta.update({'dtype': rasterio.uint8})
with rasterio.open(OUTDIR / 'RBR_kmeans_sciki.tif', 'w', **out_meta) as dst:
        dst.write(X_cluster.astype(rasterio.uint8), 1)

values = np.unique(X_cluster.ravel())
plt.figure(figsize=(10,10))
im = plt.imshow(X_cluster, interpolation='none')

# get the colors of the values, according to the
# colormap used by imshow


colors = [ im.cmap(im.norm(value)) for value in values]
# create a patch (proxy artist) for every color
label=["Μη καμένη γη", "Καμένη γη"]
patches = [ mpatches.Patch(color=colors[i], label="{l} {f}".format(l=values[i],f= label[i]) ) for i in range(len(values)) ]
# put those patched as legend-handles into the legend
plt.legend(handles=patches, bbox_to_anchor=(1.05, 1), loc=2, borderaxespad=0. )
plt.grid()
#plt.show() # αν καλέσουμε την μέθοδο show του matplotlib δεν θα εχει ορθή γεωγραφική αναφορά ο χάρτης
# καλούμε την συνάρτηση show από την βιβλιοθήκη του rasterio.plot
show(X_cluster, transform=out_meta['transform'])

<Axes: >

Μετατροπή δεδομένων raster σε vector¶

mask = None
with rasterio.Env():
    with rasterio.open(OUTDIR / 'RBR_kmeans_sciki.tif') as src:
        image = src.read(1) # first band
        crs = src.profile['crs']
        t = src.profile['transform']
        results = (
            {'properties': {'raster_val': v}, 'geometry': s}  # https://fiona.readthedocs.io/en/stable/manual.html#features
            for i, (s, v) in enumerate(features.shapes(image,  mask=mask, transform=src.transform)))
geoms = list(results)

Δημιουργία geopandas dataframe (kmeans_vector) με την ομαδοποίηση σε καμένη και μη καμένη γη. Η στήλη raster_val λαμβάνει τιμές 1=καμένη και 0=μη καμένη γη. Ακολουθεί μετατροπή της στήλης raster_val σε ακέραιο τύπο δεδομένων οπτικοποίηση των 10 πρώτων γραμμών του πίνακα.

kmeans_vector  = gpd.GeoDataFrame.from_features(geoms, crs=CRS.to_epsg(crs))

kmeans_vector['raster_val'] = kmeans_vector['raster_val'].astype('int')
kmeans_vector.head(10)

Φιλτράρουμε τον πίνακα kmeans_vector και κρατάμε μόνο την καμένη γη ('raster_val == 1')

burnt_area = kmeans_vector.query('raster_val == 1')

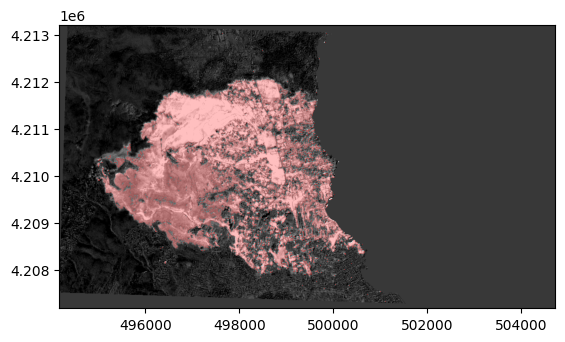

οπτικοποιήση σε χάρτη

_, ax = plt.subplots()
burnt_area.plot(ax=ax, color='red', alpha=.25) ## alpha είναι ο βαθμο διαφάνειας
plot=show(contrast_stretching(out_image), transform=t, ax=ax, cmap='gray')

Αποθήκευση του αρχείου σε shapefile.

kmeans_vector.to_file(OUTDIR / 'kmeans.shp', index=False)

Στην συνέχεια θα ακολουθήσει ο υπολογισμός της καμένης δομημένης επιφάνειας. Αρχικά διαβάζουμε το αρχικό shapefile και ελέγχουμε το προβολικό του σύστημα πρέπει να είναι στο ΕΓΣΑ'87 για να είναι συγκρίσιμο το αρχείο με τα δεδομένα της ομαδοποίησης που έχουμε κάνει.

builtup = gpd.read_file(INPUTDIR / "built_up.shp")
builtup.crs

<Geographic 2D CRS: EPSG:4326>
Name: WGS 84
Axis Info [ellipsoidal]:
- Lat[north]: Geodetic latitude (degree)
- Lon[east]: Geodetic longitude (degree)
Area of Use:
- name: World.
- bounds: (-180.0, -90.0, 180.0, 90.0)
Datum: World Geodetic System 1984 ensemble
- Ellipsoid: WGS 84
- Prime Meridian: Greenwich

Επειδή το αρχείο της δομημένης επιφάνειας είναι στο WGS'84 κάνουμε μετασχηματισμό σεΕΓΣΑ'87 Και συνοπτική διερεύνηση των περιγραφικών δεδομένων του αρχείο.

builtup = builtup.to_crs(2100) # μετασχηματισμός σε ΕΓΣΑ87.
builtup.head()

Και ακολουθεί οπτικοποίηση της γεωγραφικής πληροφορίας της δομημένης επιφάνειας.

builtup.plot(figsize= (10,10))

<Axes: >

Για να εντοπίσουμε την καμένη δομημένη επιφάνεια πρέπει να πάρουμε την τομή (intersection) των δύο αρχείων (του αρχείου με τα πολύγωνα της δομημένης επιφάνειας και του αρχείου με τα πολύγωνα καμένης/μη καμένης γης που προέκυψαν από τον αλγόριθμο k-means.

(Δείτε περισσότερα στο Set-Operations with Overlay της βιβλιοθήκης geopandas.)

burn_buildup_area = gpd.overlay(builtup, burnt_area, how='intersection') # υπολογισμός τομής των δυο αρχείων

Οπτικοποίηση του αποτελεσματος και αποθήκευση σε geopackage.

burn_buildup_area.plot(figsize= (10,10), color="green")
burn_buildup_area.to_file(OUTDIR / 'burn_buildup_area.gpkg', driver='GPKG', layer='name', index=False)

Η οπτικοποίηση του αποτελέσματος σε διαδραστικό χάρτη είναι εφικτή μέσω της βιβλιοθήκης folium.

folium_map = folium.Map(location=[38.0425, 23.9785], zoom_start=13, tiles='OpenStreetMap') # CartoDB positron

for _, r in burn_buildup_area.to_crs(4326).iterrows():
    # Without simplifying the representation of each borough,
    # the map might not be displayed
    sim_geo = gpd.GeoSeries(r['geometry'])
    geo_j = sim_geo.to_json()
    geo_j = folium.GeoJson(data=geo_j,
                           style_function=lambda x: {'fillColor': 'orange'})
    folium.Popup(r['obj_type']).add_to(geo_j)
    geo_j.add_to(folium_map)
folium_map

Υπολογισμός καμένης δομημένης επιφάνειας¶

Στην συνέχεια υπολογίζεται η συνολική καμένη επιφάνεια σε στρέμματα. Για κάθε ένα πολύγωνο υπολογίζουμε την έκταση του. Το αποτέλεσμα του υπολογισμού είναι σε $m^{2}$ το οποίο το μετατρέπουμε σε στρέμματα (1 στρ.= 1000 $m^{2}$ ) . Στην συνέχεια παίρνουμε το άθροισμά τους και εκτυπώνουμε το αποτέλεσμα

# A method
burn_buildup_area["area"] = burn_buildup_area['geometry'].area / 10**3 # τμ σε στρέμματα
b_area = burn_buildup_area["area"].sum()
print(f"Η έκταση της καμένης δομημένης επιφάνειας είναι {round(b_area,2)} στρ.")

Η έκταση της καμένης δομημένης επιφάνειας είναι 3051.38 στρ.

Εναλλακτικά μπορούμε να ενώσουμε όλα τα πολύγωνα και να πάρουμε την έκταση ενός ενιαίου πολυγώνου. Η ένωση των πολυγώνων γίνεταi μέσω της μεθόδου dissolve.

# B method
burn_buildup_area_dis = burn_buildup_area.dissolve("raster_val") # https://geopandas.org/en/stable/docs/reference/api/geopandas.GeoDataFrame.dissolve.html#geopandas.GeoDataFrame.dissolve
b_area = burn_buildup_area_dis.geometry.area/10**3
print(f"Η έκταση της καμένης δομημένης επιφάνειας είναι {round(b_area,2)} στρ.")

Η έκταση της καμένης δομημένης επιφάνειας είναι raster_val
1    3051.38
dtype: float64 στρ.

Υπολογισμός καμένης έκτασης ανά ΟΤΑ¶

Επιπλέον είναι εφικτό να διαπιστώσουμε πόση έκταση έχει καεί ανά ΟΤΑ. Όπως είδαμε σε προηγούμενο βήμα κατά την οπτικοποίηση του αρχείου των ΟΤΑ, αυτο περιλαμβάνει το σύνολο της Ελλάδας. Βρίσκουμε την τομή των αρχείων ΟΤΑ και του ομαδοποιημένου με k-means αρχείου. Στην συνέχεια λαμβάνουμε την έκταση της κάθε γεωμετρίας σε μια νέα στήλη (area).

burn_OTA = gpd.overlay(OTA, burnt_area, how='intersection')
burn_OTA['area'] = burn_OTA.geometry.area

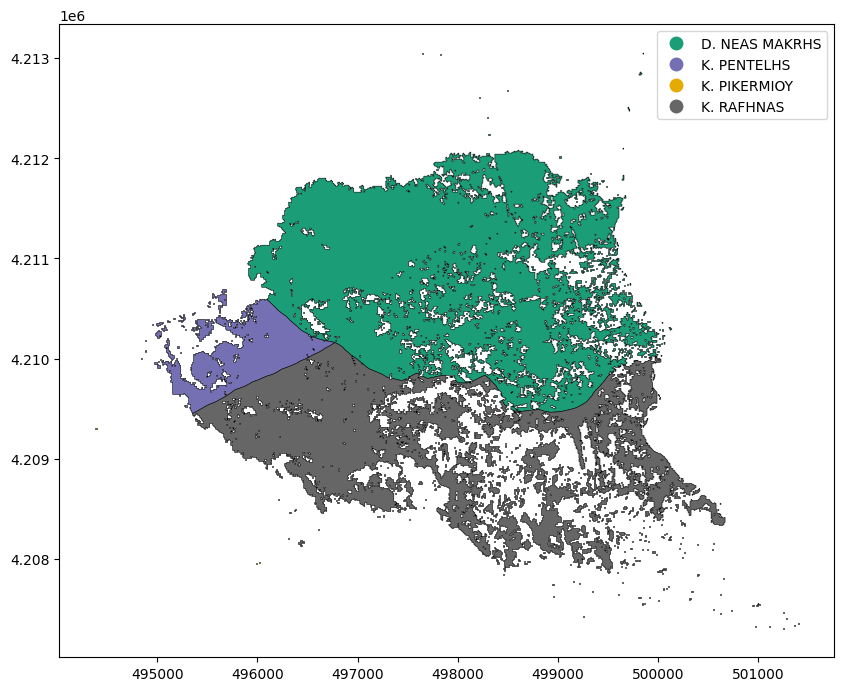

Όπως βλέπουμε το αποτέλεσμα πλέον περιορίζεται στην καμένη περιοχή. Έχει γίνει κατηγοριοποίηση των καμένων περιοχών με βάση των ΟΤΑ στον οποίο ανήκουν.

burn_OTA.plot(figsize= (10,10),cmap='Dark2', column='NAME_LATIN', legend=True, edgecolor="black",antialiased=True, linewidth=0.4)
plt.savefig(OUTDIR / 'burn_OTA_area_map.png') #save as png

Για να υπολογίσουμε την καμένη έκταση ανά ΟΤΑ κάνουμε ομάδοποίηση με βάση την τιμή του πεδίου NAME_LATIN και υπολογίζουμε το άθροισμα της στήλης area. Κάνουμε αναγωγή του αποτελέσματος σε στρέματα.

# Group by cell_id and croptype and calculate total intersection area
burn_OTA_area = burn_OTA.groupby(['NAME_LATIN'])['area'].sum().reset_index()
burn_OTA_area['area'] = burn_OTA_area['area']  / 10**3 # τμ σε στρέμματα

burn_OTA_area = burn_OTA_area.set_index('NAME_LATIN')
burn_OTA_area

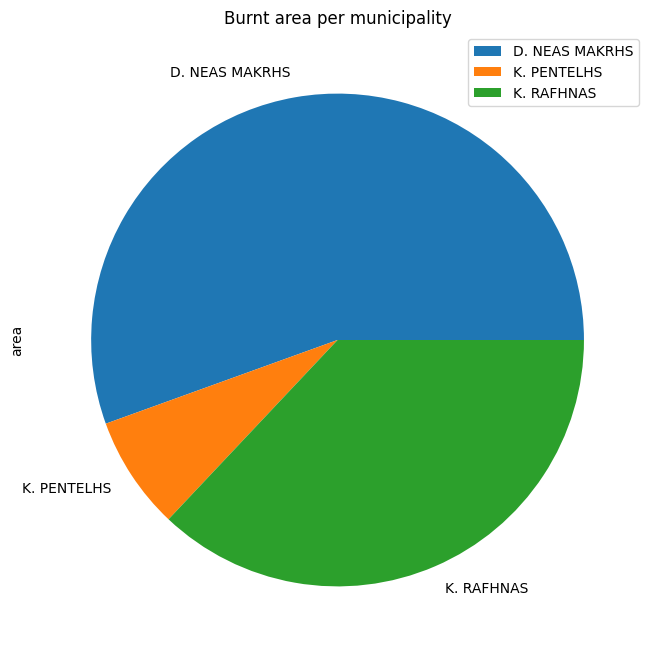

Τέλος οπτικοποιούμε την αναλογία της καμένης γης σε ένα διάγραμμα/πίτα (pie chart). Επειδή η καμένη έκταση στην κοινότητα Πικερμίου είναι πολύ μικρή, φιλτράρουμε τα δεδομένα και κρατάμε μόνο έκτάσεις > 500 στρ.

burn_OTA_area = burn_OTA_area[burn_OTA_area['area']>500]

burn_OTA_area.plot(kind='pie', y='area', x='NAME_LATIN',figsize=(8,8),title='Burnt area per municipality')
plt.savefig(OUTDIR / 'burn_OTA_area.png')

Ευχαριστίες¶

Ευχαριστώ τον Βασίλη Λέτσιο για την κοινοποίηση της μεθοδολογίας που ανέπτυξε στα πλαίσια του μαθήματος “ΕΙΔΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΤΗΛΕΠΙΣΚΟΠΗΣΗΣ” για τον υπολογισμό των δεικτών καμένης γης με δεδομενα Sentinel-2.

Βιβλιογραφία - Πηγές δεδομένων¶

Parks, S., Dillon, G., Miller, C., 2014. A New Metric for Quantifying Burn Severity: The Relativized Burn Ratio. Remote Sensing 6, 1827–1844. Parks et al. (2014)

References¶

Parks, S., Dillon, G., & Miller, C. (2014). A New Metric for Quantifying Burn Severity: The Relativized Burn Ratio. Remote Sensing, 6(3), 1827–1844. 10.3390/rs6031827
